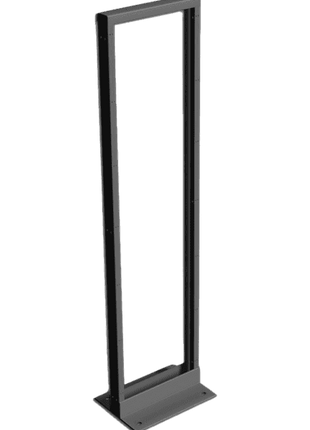

Râteliers série 710

Fiche produit

Râteliers à deux montants en acier soudé calibre 12 — 24RU à 52RU, montage 19″ EIA-310, capacité statique de 1 500 lb.

Le râtelier de la Série 710 est un râtelier à deux montants à structure ouverte, ancré au sol, fabriqué en acier laminé à froid de calibre 12 (0,105″) avec une base en cornier d’acier de 5″ × 3½″ × ¼″. Toutes les configurations standards (24RU, 44RU, 48RU, 52RU) offrent une capacité statique de 1 500 lb, sont entièrement soudées et livrées assemblées, et accueillent tout équipement conforme à la norme EIA/ECA-310 pour montage 19″. Fini en peinture en poudre texturée en noir, blanc ou gris. Fabriqué à Laval, Québec, et couvert par une garantie de 10 ans.

Le montage est configurable à la commande : les montants sont tarauds 10-32 à l’espacement EIA standard sur les deux faces (série RK1FR2) ou perforés de trous carrés pour écrous cage (série RK1FC2). Le marquage numéroté des unités de rack est offert en changeant le dernier chiffre du numéro de pièce de 0 à 1. Des trous latéraux permettent l’installation d’accessoires de gestion de câbles et le jumelage de plusieurs râteliers côte à côte, et un ensemble de conversion 2 montants à 4 montants (RKDKCV-250242) est offert pour les charges d’équipement plus profondes. Largeurs personnalisées, hauteurs additionnelles et finis non standards offerts sur demande.

Connectez-vous ou demandez un compte pour consulter nos prix et la disponibilité de nos produits.

DESCRIPTION

Râteliers à deux montants en acier soudé calibre 12 — 24RU à 52RU, montage 19″ EIA-310, capacité statique de 1 500 lb.

Le râtelier de la Série 710 est un râtelier à deux montants à structure ouverte, ancré au sol, fabriqué en acier laminé à froid de calibre 12 (0,105″) avec une base en cornier d’acier de 5″ × 3½″ × ¼″. Toutes les configurations standards (24RU, 44RU, 48RU, 52RU) offrent une capacité statique de 1 500 lb, sont entièrement soudées et livrées assemblées, et accueillent tout équipement conforme à la norme EIA/ECA-310 pour montage 19″. Fini en peinture en poudre texturée en noir, blanc ou gris. Fabriqué à Laval, Québec, et couvert par une garantie de 10 ans.

Le montage est configurable à la commande : les montants sont tarauds 10-32 à l’espacement EIA standard sur les deux faces (série RK1FR2) ou perforés de trous carrés pour écrous cage (série RK1FC2). Le marquage numéroté des unités de rack est offert en changeant le dernier chiffre du numéro de pièce de 0 à 1. Des trous latéraux permettent l’installation d’accessoires de gestion de câbles et le jumelage de plusieurs râteliers côte à côte, et un ensemble de conversion 2 montants à 4 montants (RKDKCV-250242) est offert pour les charges d’équipement plus profondes. Largeurs personnalisées, hauteurs additionnelles et finis non standards offerts sur demande.

CARACTÉRISTIQUES PRINCIPALES

Configuration standard (incluse avec chaque râtelier)

Caractéristique	Détail technique
Bâti entièrement soudé calibre 12	Montants et dessus fabriqués en acier laminé à froid calibre 12 (0,105″), entièrement soudés. Livré assemblé.
Base robuste en cornier d’acier	Plaques de base en cornier d’acier 5″ × 3½″ × ¼″ avec trous pour ancrage permanent au plancher.
Capacité statique de 1 500 lb	Capacité nominale vérifiée sur toutes les configurations standards (24RU, 44RU, 48RU, 52RU).
Montage 19″ EIA-310	Tout équipement standard 19″ s’adapte à toutes les configurations ; les rails sont tarauds 10-32 à l’espacement EIA standard sur les deux faces (avant et arrière).
Goujons de mise à la terre inclus	Deux goujons ¼-20 pré-installés à la base pour la mise à la masse du châssis.
Trous de gestion de câbles et de jumelage	Des trous latéraux reçoivent les accessoires de gestion de câbles d’Electron Metal et permettent le jumelage côte à côte de plusieurs râteliers.
Quincaillerie de montage incluse	Vis à tête tronconique 10-32 × 5/8″ noires fournies avec chaque râtelier : 24 avec le modèle 24RU ; 50 avec les modèles 44RU, 48RU et 52RU.
Fini en peinture en poudre texturée	Fini standard en noir (-BK), blanc (-WH) ou gris (-GY).

Options de configuration

Option	Détail
Type de trous de montage	Tarauds 10-32 (série RK1FR2) ou trous carrés pour écrous cage (série RK1FC2). La version à écrous cage comprend 50 écrous cage en plus des 50 vis à tête tronconique.
Marquage numéroté des unités de rack	Ajouter un marquage numéroté des unités de rack sur les rails verticaux en changeant le dernier chiffre du numéro de pièce de 0 à 1.
Largeur de montage 23″	Offerte sur demande pour les formats d’équipement 23″. Communiquer avec Electron Metal pour les numéros de pièce et les délais.
Ensemble de conversion 2 montants à 4 montants	RKDKCV-250242 permet de jumeler deux râteliers de la Série 710 en une structure à 4 montants pour des charges d’équipement plus profondes. Fourni avec 4 supports externes, 4 supports internes, 16 vis à tête tronconique, et 8 ensembles de boulons hexagonaux 5/16″ avec rondelles et écrous. Environ 21,9 lb. Râteliers non inclus.
Hauteurs et largeurs personnalisées	Hauteurs, largeurs et profondeurs non standards offertes sur demande.
Couleurs personnalisées	Couleurs RAL personnalisées offertes sur demande au-delà des trois options standards.

SPÉCIFICATIONS

Construction et structure

Paramètre	Valeur
Matériau du bâti	Acier laminé à froid calibre 12 (0,105″), entièrement soudé
Matériau de la base	Cornier d’acier 5″ × 3½″ × ¼″
Capacité statique	1 500 lb
Construction	Entièrement soudée ; livrée assemblée
Fini	Peinture en poudre texturée
Couleurs standards	Noir (-BK), blanc (-WH), gris (-GY)
Empreinte au sol	20½″ L × 13″ P
Garantie	10 ans
Origine de fabrication	Laval, Québec, Canada

Montage et accès

Paramètre	Valeur
Norme de montage	EIA/ECA-310-E (montage 19″, filetage 10-32)
Configuration des trous	Tarauds 10-32 à l’espacement EIA standard (RK1FR2) ou trous carrés pour écrous cage (RK1FC2)
Faces de montage	2 faces (avant et arrière de chaque montant)
Ancrage au sol	Trous Ø1″ pré-perforés dans la base en cornier pour ancrage au plancher (quincaillerie d’ancrage non incluse)
Quincaillerie — 24RU	24 vis à tête tronconique 10-32 × 5/8″ noires
Quincaillerie — 44RU/48RU/52RU	50 vis à tête tronconique 10-32 × 5/8″ noires
Quincaillerie — modèle à écrous cage	50 écrous cage 10-32 en plus des 50 vis à tête tronconique
Goujons de mise à la terre	2 × goujons ¼-20 inclus pour la mise à la masse du châssis

Gestion de câbles et thermique

Paramètre	Valeur
Gestion de câbles	Compatible avec les gestionnaires de câbles verticaux et horizontaux d’Electron Metal (vendus séparément)
Jumelage	Trous latéraux pour jumelage de râtelier à râtelier
Circulation d’air — structure ouverte	La structure ouverte à deux montants n’impose aucune restriction de flux d’air ; ventilation passive
Conversion 4 montants	Ensemble de conversion RKDKCV-250242 offert pour de l’équipement plus profond et plus lourd

Certifications et normes

Paramètre	Valeur
Norme de montage	EIA/ECA-310-E
Origine de fabrication	Laval, Québec, Canada
Garantie	10 ans
État de livraison	Livré assemblé

DÉTAILS TECHNIQUES

Conception mécanique

Conception à deux montants à structure ouverte fabriquée en acier laminé à froid calibre 12 (0,105″) (montants et dessus)
Base en cornier d’acier 5″ × 3½″ × ¼″ pour ancrage permanent au plancher
Construction entièrement soudée ; livré assemblé
Fini en peinture en poudre texturée en noir, blanc ou gris
Poids approximatifs : 42 lb (24RU), 52 lb (44RU écrous cage), 55 lb (48RU), 57 lb (52RU)

Normes et conformité

Norme de montage 19″ EIA/ECA-310-E
Montage taraudé 10-32 ou à écrous cage à l’espacement EIA standard
Capacité statique de 1 500 lb sur toutes les configurations
Fabriqué à Laval, Québec, Canada
Garantie de 10 ans

Thermique et flux d’air

Le bâti ouvert à deux montants n’impose aucune restriction de flux d’air
Adapté aux équipements de réseau et de télécom à ventilation passive
Compatible avec les architectures de refroidissement en plafond ou par plancher
Aucun panneau interne, porte ou couvercle qui obstruerait la convection

Intégration des câbles et alimentation

Trous latéraux pré-perforés recevant les gestionnaires de câbles verticaux et horizontaux
Les mêmes trous latéraux permettent le jumelage de râtelier à râtelier
Deux goujons de mise à la terre (¼-20) installés en usine à la base
Compatible avec les accessoires de gestion de câbles d’Electron Metal (vendus séparément)

Options personnalisées

Offert sur demande

Largeur de montage 23″ sur demande
Hauteurs, largeurs et profondeurs non standards
Finis personnalisés en peinture en poudre couleurs RAL
Conversion 2 montants à 4 montants via RKDKCV-250242 (jumelle deux râteliers)
Marquage numéroté des unités de rack (changer le dernier chiffre du numéro de pièce de 0 à 1)

CONTENU SUPPLÉMENTAIRE

Ressources Supplémentaires
Accéder aux Dessins Technique

Contenu Téléchargeable
Téléchargement Devis Division 27

Outils Supplémentaires
Calculateur de retour sur investissement pour les systèmes de confinement des allées
Générateur de cahiers des charges pour la division 27
Configurateur de rack en ligne

Toutes les dimensions en pouces. L’empreinte au sol de chaque modèle est de 20½″ L × 13″ P. Capacité statique de 1 500 lb sur toutes les configurations. Cliquez sur un numéro de modèle pour accéder aux dessins techniques sur Electron Metal DocHub.

MODÈLE	RU	DIMENSIONS HORS TOUT L × H × P	MONTAGE UTILE	TYPE DE MONTAGE	POIDS APPROX.
RK1FR2-192400	24	20½″ × 47,6″ × 13″	19″ × 24RU	Tarauds 10-32, 2 faces	42 lb
RK1FR2-194400	44	20½″ × 82,6″ × 13″	19″ × 44RU	Tarauds 10-32, 2 faces	—
RK1FC2-194400	44	20½″ × 82,6″ × 13″	19″ × 44RU	Écrous cage (trous carrés), 2 faces	52 lb
RK1FR2-194800	48	20½″ × 89,6″ × 13″	19″ × 48RU	Tarauds 10-32, 2 faces	55 lb
RK1FR2-195200	52	20½″ × 96,6″ × 13″	19″ × 52RU	Tarauds 10-32, 2 faces	57 lb
