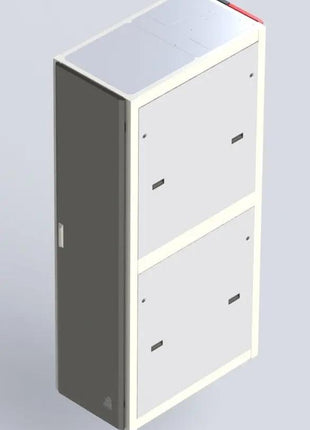

Name: Cabinets sismiques Zone 4
Brand: Electron Metal

Cabinets sismiques Zone 4

Fiche produit

Cabinets sismiques en acier 11 calibres entièrement soudés — 42RU à 48RU, profondeur de 30″ à 48″, certifiés Bellcore GR-63-CORE Zone 4

Les cabinets sismiques Zone 4 sont des enceintes en acier laminé à froid de calibre 11 (0,120″) entièrement soudées, certifiées selon Bellcore GR-63-CORE Section 4.4.1-2 pour les environnements sismiques de Zone 4, les vibrations de bureau et les vibrations de transport. Disponibles en 24 configurations couvrant des hauteurs de 42RU, 44RU et 48RU avec des profondeurs de 30″ à 48″, chaque cabinet supporte une charge statique de 3 000 lb avec des capacités sismiques de 770 à 877 lb selon la configuration. Certifié CSA C22.2 No. 70950-1 et conforme à la norme de bâti EIA/ECA-310-E. Livré entièrement assemblé avec une garantie de 10 ans. Fabriqué à Laval, Québec.

Connectez-vous ou demandez un compte pour consulter nos prix et la disponibilité de nos produits.

DESCRIPTION

Cabinets sismiques en acier 11 calibres entièrement soudés — 42RU à 48RU, profondeur de 30″ à 48″, certifiés Bellcore GR-63-CORE Zone 4

Les cabinets sismiques Zone 4 sont des enceintes en acier laminé à froid de calibre 11 (0,120″) entièrement soudées, certifiées selon Bellcore GR-63-CORE Section 4.4.1-2 pour les environnements sismiques de Zone 4, les vibrations de bureau et les vibrations de transport. Disponibles en 24 configurations couvrant des hauteurs de 42RU, 44RU et 48RU avec des profondeurs de 30″ à 48″, chaque cabinet supporte une charge statique de 3 000 lb avec des capacités sismiques de 770 à 877 lb selon la configuration. Certifié CSA C22.2 No. 70950-1 et conforme à la norme de bâti EIA/ECA-310-E. Livré entièrement assemblé avec une garantie de 10 ans. Fabriqué à Laval, Québec.

Les configurations serveur (24″ de largeur) et réseau (30″ de largeur) sont disponibles avec les mêmes options de hauteur et de profondeur. La configuration standard comprend une porte avant perforée, des portes arrière perforées à battants divisés, quatre paires de rails de montage à écrous cage de 1,25″, un canal d'accessoires universel (UAC) pour l'intégration de PDU, des panneaux latéraux demi-fendus verrouillables et un couvercle supérieur avec passage de câbles à brosses et provisions pour cheminée d'évacuation thermique. Options de portes : pleine, perforée, à persiennes, acrylique, divisée, thermique et sur mesure. Le cabinet doit être ancré au sol avec quatre ancrages antisismiques (non inclus). Disponible en finition poudre texturée noire, blanche ou grise. Largeurs et profondeurs non standard disponibles sur demande.

CARACTÉRISTIQUES PRINCIPALES

Configuration standard (incluse avec chaque cabinet)

CARACTÉRISTIQUE	DÉTAIL TECHNIQUE
Cadre 11 calibres entièrement soudé	Cadre en acier laminé à froid de 0,120″, construction entièrement soudée. Capacité de charge statique de 3 000 lb. Capacité sismique de 770 à 877 lb selon le modèle.
Certification Bellcore GR-63-CORE Zone 4	Certifié selon GR-63-CORE Section 4.4.1-2 pour environnement sismique Zone 4, vibrations de bureau et vibrations de transport. R4-83 (aucun dommage permanent), R4-84 (déflexion ≤3″), R4-85 (fréquence >2,0 Hz), R4-87 (performance fonctionnelle), R4-90 (cadre/ancrage).
Certification de sécurité CSA C22.2 No. 70950-1	Certification de sécurité électrique pour les enceintes d'équipements de technologies de l'information.
Quatre paires de rails de montage 1,25″	Rails à écrous cage conformes EIA/ECA-310-E avec trous carrés et marquages RU. Comprend 50 écrous cage robustes 10-32 et 50 vis 10-32 × 5/8″ assorties.
Porte avant perforée	Porte en acier perforée pleine hauteur avec poignée pivotante verrouillable pour la ventilation et la sécurité.
Portes arrière perforées divisées	Portes arrière perforées gauche et droite avec poignées pivotantes verrouillables pour accès arrière sans dégagement pleine largeur.
Panneaux latéraux demi-fendus verrouillables	Quatre panneaux latéraux demi-fendus avec serrures pour un accès latéral sans outils au câblage et aux équipements.
Canal d'accessoires universel (UAC)	Canal vertical de 6″ de large pour la gestion des câbles et le montage de PDU. Pleine hauteur du cabinet.
Couvercle supérieur avec passage à brosses	Couvercle supérieur plein avec passage de câbles à brosses et deux plaques de recouvrement de 6″ × 12″ pour acheminement additionnel.
Provisions pour cheminée d'évacuation	Couvercle supérieur préconfiguré pour l'intégration d'une cheminée. Compatible avec les solutions de confinement Electron Metal.
Ancrage antisismique au sol à 4 points	Quatre points d'ancrage à la base du cabinet pour ancrages antisismiques. Ancrages non inclus — à spécifier selon les conditions du site.
Cales de nivellement	Huit cales de nivellement incluses pour la stabilité sur surfaces inégales.
Livré entièrement assemblé	Le cabinet arrive entièrement assemblé. Aucun assemblage de cadre requis sur site.
Finition poudre texturée	Disponible en noir (-BK), blanc (-WH) ou gris (-GY). Suffixe ajouté au numéro de pièce.

Options de configuration

OPTION	DÉTAIL
Largeur	24″ (configuration serveur, 19″ utile) ou 30″ (configuration réseau, 25″ utile). La config. réseau ajoute deux canaux de gestion de câbles verticaux avant.
Hauteur	42RU (79,5″ hors tout), 44RU (83″ hors tout) ou 48RU (90″ hors tout).
Profondeur	30″, 36″, 42″ ou 48″ hors tout. Profondeur utile inférieure de 1,25″ (28,75″, 34,75″, 40,75″, 46,75″).
Options de portes	Pleine, perforée (standard), à persiennes, acrylique, divisée, thermique et sur mesure. Contacter les ventes pour les demandes non standard.
Énergie et thermique	Montage PDU additionnel via UAC, intégration de ventilateurs par le couvercle supérieur, kits cheminée et compatibilité confinement. Contacter les ventes.

SPÉCIFICATIONS

Construction et structure

PARAMÈTRE	VALEUR
Matériau du cadre	Acier laminé à froid 11 calibres (0,120″), entièrement soudé
Capacité de charge statique	3 000 lb
Capacité de charge sismique	770–877 lb (varie selon la configuration ; voir Configurations disponibles)
Finition	Poudre texturée
Options de couleur	Noir (-BK), Blanc (-WH), Gris (-GY)
Plage de poids (serveur 24″)	337–444 lb (vérifié par dessins techniques)
État d'assemblage	Livré entièrement assemblé
Garantie	10 ans
Origine de fabrication	Laval, Québec, Canada

Montage et accès

PARAMÈTRE	VALEUR
Norme de bâti	EIA/ECA-310-E, largeur d'équipement 19″
Rails de montage	Quatre paires de rails à écrous cage de 1,25″ avec trous carrés et marquages RU
Quincaillerie incluse	50× écrous cage robustes 10-32 + 50× vis 10-32 × 5/8″ (livrées en vrac)
Porte avant (standard)	Porte perforée pleine hauteur avec poignée pivotante verrouillable
Portes arrière (standard)	Portes perforées divisées (G + D) avec poignées pivotantes verrouillables
Panneaux latéraux	Quatre panneaux latéraux demi-fendus verrouillables
Fixation au sol	Système d'ancrage antisismique à 4 points (ancrages non inclus)
Nivellement	8 cales de nivellement incluses

Gestion des câbles et thermique

PARAMÈTRE	VALEUR
Gestion verticale des câbles	Canal d'accessoires universel (UAC), 6″ de large, pleine hauteur du cabinet
Ajout config. réseau	Deux canaux de gestion de câbles verticaux avant (modèles 30″ uniquement)
Entrée de câbles supérieure	Passage à brosses sur couvercle supérieur + deux plaques de recouvrement 6″ × 12″
Cheminée d'évacuation	Couvercle supérieur préconfiguré pour intégration de cheminée
Positions de ventilateurs	Provisions via le couvercle supérieur ; kits vendus séparément
Compatibilité confinement	Compatible avec les solutions de confinement d'allées chaudes et froides Electron Metal

Certifications et normes

PARAMÈTRE	VALEUR
Certification sismique	Bellcore GR-63-CORE Section 4.4.1-2 — Environnement sismique Zone 4
Certification de sécurité	CSA C22.2 No. 70950-1
Norme de bâti	EIA/ECA-310-E
Performance physique — R4-83	Aucun dommage structurel ou mécanique permanent
Performance physique — R4-84	Déflexion ne dépassant pas 3 pouces
Performance physique — R4-85	Fréquence mécanique naturelle supérieure à 2,0 Hz
Performance fonctionnelle — R4-87	L'équipement reste fonctionnel après l'événement
Cadre et ancrage — R4-90	Répond aux critères d'intégrité du cadre et de l'ancrage
Référence de conception	Norme d'infrastructure de centre de données TIA-942
Origine de fabrication	Laval, Québec, Canada

DÉTAILS TECHNIQUES

Conception mécanique

Cadre en acier laminé à froid 11 calibres (0,120″) entièrement soudé — aucun joint boulonné dans la structure primaire
Capacité de charge statique de 3 000 lb pour toutes les configurations
Capacité sismique de 770 lb (48RU × 48″P) à 877 lb (42RU × 30″P) — la capacité diminue avec la profondeur
Base d'ancrage antisismique à 4 points avec bride de montage de 1″
Plage de poids : 337–444 lb (config. serveur 24″, vérifié par dessins techniques)
Panneaux latéraux demi-fendus verrouillables pour accès latéral sans retrait complet du panneau

Normes et conformité

Bellcore GR-63-CORE Section 4.4.1-2 — Zone 4 séisme, vibrations de bureau, vibrations de transport
R4-83 : Aucun dommage structurel ou mécanique permanent après événement sismique Zone 4
R4-84 : Déflexion maximale de 3 pouces pendant l'événement
R4-85 : Fréquence mécanique naturelle supérieure à 2,0 Hz
R4-87 : L'équipement reste fonctionnel après l'événement
R4-90 : Le système de cadre et d'ancrage répond aux critères d'intégrité
Certification de sécurité électrique CSA C22.2 No. 70950-1
Conformité à la norme de montage EIA/ECA-310-E

Thermique et ventilation

Porte avant perforée et portes arrière perforées divisées pour ventilation passive
Couvercle supérieur avec passage de câbles à brosses — maintient l'étanchéité tout en permettant le passage des câbles
Provisions préconfigurées pour l'intégration d'une cheminée d'évacuation thermique
Deux plaques de recouvrement de 6″ × 12″ au sommet pour ventilation ou acheminement additionnel
Compatible avec les systèmes de confinement d'allées chaudes et froides Electron Metal
Intégration de ventilateurs disponible par le couvercle supérieur ; kits vendus séparément

Câblage et intégration électrique

Canal d'accessoires universel (UAC) : canal vertical de 6″ de large, pleine hauteur, pour PDU et acheminement de câbles
Quatre paires de rails de montage à écrous cage de 1,25″ avec trous carrés EIA/ECA-310-E et marquages RU
50 écrous cage robustes 10-32 et 50 vis 10-32 × 5/8″ assorties inclus
La configuration réseau (30″) ajoute deux canaux de gestion de câbles verticaux avant
Passage de câbles à brosses au sommet sur toutes les configurations
Deux points d'entrée de câbles supérieurs additionnels de 6″ × 12″ avec plaques amovibles

Options sur mesure

Configurations personnalisées et non standard

Largeurs et profondeurs non standard disponibles sur demande
Configurations de portes sur mesure : pleine, à persiennes, acrylique, thermique, divisée et conceptions spécifiques à l'application
Options de distribution électrique additionnelles via le canal UAC
Kits cheminée pour évacuation dirigée dans les environnements de confinement
Harmonisation des couleurs et finitions poudre personnalisées
Soutien en ingénierie sismique spécifique au projet — contacter sales@electronmetal.ca

CONTENU SUPPLÉMENTAIRE

Ressources Supplémentaires
Accéder aux Dessins Technique

Contenu Téléchargeable
Téléchargement Devis Division 27

Outils Supplémentaires
Calculateur de retour sur investissement pour les systèmes de confinement des allées
Générateur de cahiers des charges pour la division 27
Configurateur de rack en ligne

Configuration serveur (largeur 24″)

Toutes les dimensions en pouces (L × H × P). Cadre en acier 11 calibres entièrement soudé. Capacité statique de 3 000 lb. Livré entièrement assemblé. Poids et capacité sismique vérifiés par dessins techniques.

MODÈLE	RU	DIMENSIONS HORS TOUT L × H × P	DIMENSIONS UTILES L × RU × P	PROFONDEUR	POIDS lb	CAP. SISMIQUE lb
CBZKI4-194230	42	24 × 79,5 × 30	19 × 73,5 × 28,75	30″	337	877
CBZKI4-194236	42	24 × 79,5 × 36	19 × 73,5 × 34,75	36″	361	853
CBZKI4-194242	42	24 × 79,5 × 42	19 × 73,5 × 40,75	42″	386	828
CBZKI4-194248	42	24 × 79,5 × 48	19 × 73,5 × 46,75	48″	410,8	803,2
CBZKI4-194430	44	24 × 83 × 30	19 × 77 × 28,75	30″	342	872
CBZKI4-194436	44	24 × 83 × 36	19 × 77 × 34,75	36″	368	846
CBZKI4-194442	44	24 × 83 × 42	19 × 77 × 40,75	42″	393,5	820,5
CBZKI4-194448	44	24 × 83 × 48	19 × 77 × 46,75	48″	419	795
CBZKI4-194830	48	24 × 90 × 30	19 × 84 × 28,75	30″	364	850
CBZKI4-194836	48	24 × 90 × 36	19 × 84 × 34,75	36″	391	823
CBZKI4-194842	48	24 × 90 × 42	19 × 84 × 40,75	42″	417	797
CBZKI4-194848	48	24 × 90 × 48	19 × 84 × 44,75	48″	444	770

Configuration réseau (largeur 30″)

Toutes les dimensions en pouces (L × H × P). Comprend deux canaux de gestion de câbles verticaux avant. Dessins techniques non fournis pour la configuration réseau — données de poids et capacité sismique non disponibles.

MODÈLE	RU	DIMENSIONS HORS TOUT L × H × P	DIMENSIONS UTILES L × RU × P	PROFONDEUR
CBZKI4-254230	42	30 × 79,5 × 30	25 × 79,5 × 28,75	30″
CBZKI4-254236	42	30 × 79,5 × 36	25 × 79,5 × 34,75	36″
CBZKI4-254242	42	30 × 79,5 × 42	25 × 79,5 × 40,75	42″
CBZKI4-254248	42	30 × 79,5 × 48	25 × 79,5 × 46,75	48″
CBZKI4-254430	44	30 × 83 × 30	25 × 83 × 28,75	30″
CBZKI4-254436	44	30 × 83 × 36	25 × 83 × 34,75	36″
CBZKI4-254442	44	30 × 83 × 42	25 × 83 × 40,75	42″
CBZKI4-254448	44	30 × 83 × 48	25 × 83 × 46,75	48″
CBZKI4-254830	48	30 × 90 × 30	25 × 90 × 28,75	30″
CBZKI4-254836	48	30 × 90 × 36	25 × 90 × 34,75	36″
CBZKI4-254842	48	30 × 90 × 42	25 × 90 × 40,75	42″
CBZKI4-254848	48	30 × 90 × 48	25 × 90 × 46,75	48″
