Cabinets serveur en acier calibre 14 entièrement soudés — 42RU à 48RU, profondeur de 42″ ou 48″, capacité de charge de 3 000 lb
Le cabinet serveur Série 5000 est une enceinte en acier laminé à froid de calibre 14 entièrement soudée, conçue pour une charge statique de 3 000 lb. Offert en six configurations allant de 42RU à 48RU avec des profondeurs de 42″ ou 48″, chaque modèle est livré entièrement assemblé avec porte avant perforée, portes arrière doubles perforées, deux panneaux latéraux à dégagement rapide, rails de montage ajustables à écrous cages et un Canal d’Accessoire Universel (CAU) pour le montage vertical d’accessoires sans outils. Certifié CSA C22.2 No. 60950-1 / No. 62368-1 et conforme à la norme de rack EIA/ECA-310-E avec référence TIA-942 pour l’infrastructure de centres de données. Garantie structurelle de 10 ans. Fabriqué à Laval, Québec, Canada.
DESCRIPTION
Cabinets serveur en acier calibre 14 entièrement soudés — 42RU à 48RU, profondeur de 42″ ou 48″, capacité de charge de 3 000 lb
Le cabinet serveur Série 5000 est une enceinte en acier laminé à froid de calibre 14 entièrement soudée, conçue pour une charge statique de 3 000 lb. Offert en six configurations allant de 42RU à 48RU avec des profondeurs de 42″ ou 48″, chaque modèle est livré entièrement assemblé avec porte avant perforée, portes arrière doubles perforées, deux panneaux latéraux à dégagement rapide, rails de montage ajustables à écrous cages et un Canal d’Accessoire Universel (CAU) pour le montage vertical d’accessoires sans outils. Certifié CSA C22.2 No. 60950-1 / No. 62368-1 et conforme à la norme de rack EIA/ECA-310-E avec référence TIA-942 pour l’infrastructure de centres de données. Garantie structurelle de 10 ans. Fabriqué à Laval, Québec, Canada.
La caractéristique distinctive de la Série 5000 est son système d’accessoires sans outils : le CAU accepte les PDU, les gestionnaires de câbles verticaux et d’autres accessoires sans quincaillerie ni outils, permettant aux équipes de maintenance de reconfigurer les positions de montage sur le terrain. Les types de portes incluent perforée, pleine, acrylique, double et sur mesure. Le couvercle supérieur amovible intègre une entrée de câbles à brosse, une découpe pour cheminée et quatre positions de ventilateur pour le refroidissement actif ou passif. L’entrée de câbles inférieure utilise des panneaux à double brosse (4″ × 8″). Des largeurs et profondeurs non standard sont disponibles sur demande.
CARACTÉRISTIQUES PRINCIPALES
Configuration standard (incluse avec chaque cabinet)
| CARACTÉRISTIQUE | DÉTAIL TECHNIQUE |
|---|---|
| Bâti calibre 14 entièrement soudé | Bâti en acier laminé à froid, soudé à toutes les jonctions. Capacité de charge statique de 3 000 lb. Fini poudre texturé en Noir (-BK), Blanc (-WH) ou Gris (-GY). |
| Livré entièrement assemblé | Le cabinet arrive entièrement assemblé avec tous les composants standard installés. Aucune construction de bâti requise sur place. |
| Rails de montage 19″ EIA à écrous cages | Deux paires de rails de montage ajustables avec trous carrés et marquages RU. Décalques RU horizontaux et marquages imprimés verticaux pour double référence d’alignement. Inclut 50 écrous cages robustes (Tinnerman) et 50 vis (10-32 × 5/8″ noires). |

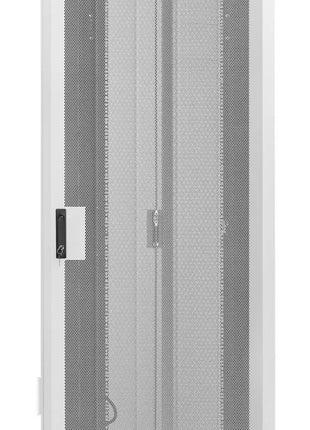

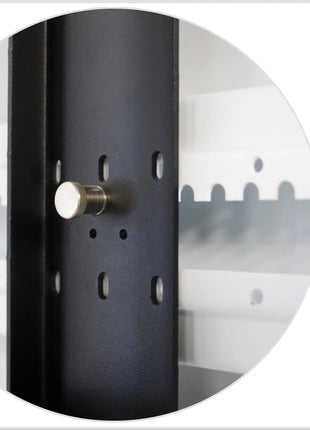

| Porte avant perforée | Porte en acier perforée pleine hauteur avec poignée pivotante verrouillable. Favorise la circulation d’air avant-arrière à travers l’équipement installé. |
| Portes arrière doubles perforées | Panneaux de porte perforés gauche et droit avec poignées pivotantes verrouillables indépendantes. La conception double permet l’accès arrière sans dégagement de porte pleine largeur. |
| Panneaux latéraux à dégagement rapide | Panneaux latéraux doubles avec verrous à dégagement rapide de chaque côté (2 panneaux par cabinet). Accès de service sans outils. |
| Canal d’Accessoire Universel (CAU) | Canal de montage vertical sans outils (largeur de 7,5″ ou 8,75″ selon le modèle). Accepte les PDU, gestionnaires de câbles verticaux et accessoires sans quincaillerie. Repositionnable sur le terrain. |
| Couvercle supérieur avec provisions de câblage et thermiques | Couvercle supérieur amovible plein avec entrée de câbles à brosse intégrée, découpe pour cheminée d’évacuation d’air chaud et quatre positions de découpe pour ventilateurs. |
| Entrée de câbles inférieure | Couvercle inférieur plein avec panneaux d’entrée de câbles à double brosse (4″ × 8″ chacun). Maintient l’étanchéité d’air tout en permettant le passage des câbles. |
| Niveleurs et plaques de roulettes | Quatre niveleurs à base d’acier (filetage 1/2-13) et quatre plaques de roulettes incluses. Roulettes pivotantes optionnelles de 2″ (capacité de 250 lb chacune). |
| Plaques de jumelage | Quatre plaques de jumelage incluses pour l’alignement côte à côte dans les rangées multi-cabinets. |
Options de configuration
| OPTION | DÉTAIL |
|---|---|
| Capacité RU | 42RU, 44RU (standard) ou 48RU |
| Profondeur du cabinet | 42″ ou 48″ standard. Profondeurs non standard disponibles sur demande. |
| Largeur du cabinet | 23,625″ (bâti de 21″) standard. Largeurs personnalisées disponibles sur demande. |
| Types de portes | Perforée (standard), pleine, acrylique, double ou sur mesure |
| Couleurs de fini | Noir (-BK), Blanc (-WH), Gris (-GY). Couleurs personnalisées sur demande. |
| Roulettes | Roulettes pivotantes optionnelles de 2″ (250 lb chacune). Fixées avec boulons élévateurs 1/4-20 × 3/4″, rondelles plates 1/4″ et écrous K-LOC 1/4-20. |
| Solutions d’énergie et thermiques | Intégration optionnelle de PDU via le CAU. Plateaux de ventilateurs et système de cheminée optionnels pour refroidissement actif ou passif. |
SPÉCIFICATIONS
Construction et structure
| PARAMÈTRE | VALEUR |
|---|---|
| Matériau du bâti | Acier laminé à froid calibre 14, entièrement soudé |
| Capacité de charge statique | 3 000 lb |
| Fini | Poudre texturée |
| Couleurs standard | Noir (-BK), Blanc (-WH), Gris (-GY) |
| Poids approximatif | 325 – 365 lb (varie selon la configuration; voir le tableau des configurations disponibles) |
| Garantie | Garantie structurelle de 10 ans |
| État d’assemblage | Livré entièrement assemblé |
Montage et accès
| PARAMÈTRE | VALEUR |
|---|---|
| Norme de rack | 19″ EIA (EIA/ECA-310-E) |
| Rails de montage | 2 paires de rails ajustables à écrous cages avec trous carrés et marquages RU (décalques horizontaux + marquages verticaux imprimés) |
| Quincaillerie incluse | 50 écrous cages robustes (Tinnerman), 50 vis (10-32 × 5/8″ noires) |
| Porte avant | Perforée pleine hauteur, poignée pivotante verrouillable |
| Portes arrière | Doubles (gauche + droite) perforées, poignées pivotantes verrouillables |
| Panneaux latéraux | Conception double avec verrous à dégagement rapide (2 panneaux par cabinet) |
| Montage au sol | Quatre niveleurs à base d’acier (filetage 1/2-13); quatre plaques de roulettes incluses; roulettes pivotantes optionnelles de 2″ (250 lb chacune) |
Gestion des câbles et thermique
| PARAMÈTRE | VALEUR |
|---|---|
| Canal d’Accessoire Universel | Largeur de 7,5″ ou 8,75″ (varie selon le modèle). Installation sans outils. Supporte les PDU, gestionnaires de câbles verticaux et accessoires. |
| Couvercle supérieur | Couvercle plein avec entrée de câbles à brosse intégrée, découpe pour cheminée et quatre positions de ventilateur |
| Couvercle inférieur | Couvercle plein avec entrée de câbles à double brosse (4″ × 8″ chacun) |
| Circulation d’air | Conception de portes perforées avant-arrière. Position de cheminée supérieure pour évacuation d’air chaud. Quatre positions de ventilateur pour refroidissement actif. |
| Compatibilité de confinement | Compatible avec les systèmes de confinement d’allée chaude et d’allée froide d’Electron Metal |
Certifications et normes
| PARAMÈTRE | VALEUR |
|---|---|
| Certification de sécurité | CSA C22.2 No. 60950-1 / No. 62368-1 |
| Norme de rack | EIA/ECA-310-E (montage 19″) |
| Référence de conception | TIA-942 infrastructure de centres de données |
| Origine de fabrication | Fabriqué à Laval, Québec, Canada |
DÉTAILS TECHNIQUES
- Bâti en acier laminé à froid calibre 14 entièrement soudé à toutes les jonctions structurelles
- Capacité de charge statique de 3 000 lb
- Fini poudre texturé (Noir, Blanc ou Gris)
- Panneaux latéraux doubles avec verrous à dégagement rapide pour accès de service sans outils
- Quatre niveleurs à base d’acier (filetage 1/2-13); plaques de roulettes préinstallées
- Quatre plaques de jumelage pour l’alignement en rangée multi-cabinets
- Poids approximatif : 325–365 lb selon la configuration
- Certification de sécurité CSA C22.2 No. 60950-1 / No. 62368-1
- Norme de montage en rack EIA/ECA-310-E 19″
- Référence de conception d’infrastructure TIA-942 pour centres de données
- Fabriqué à Laval, Québec, Canada
- Garantie structurelle de 10 ans
- Porte avant perforée et portes arrière doubles perforées pour circulation d’air avant-arrière
- Couvercle supérieur avec découpe de cheminée pour évacuation passive d’air chaud
- Quatre positions de découpe pour ventilateurs sur le couvercle supérieur pour refroidissement actif
- Panneaux d’entrée de câbles inférieurs à double brosse (4″ × 8″) maintenant l’étanchéité d’air
- Compatible avec les systèmes de confinement d’allée chaude et d’allée froide d’Electron Metal
- Canal d’Accessoire Universel (CAU) : largeur de 7,5″ ou 8,75″, montage sans outils pour PDU et gestionnaires de câbles
- Entrée de câbles à brosse supérieure intégrée dans le couvercle supérieur amovible
- Panneaux inférieurs à double brosse pour le routage de câbles sous plancher
- Rails de montage 19″ à écrous cages avec décalques RU (horizontaux) et marquages imprimés (verticaux)
- 50 écrous cages robustes (Tinnerman) + 50 vis (10-32 × 5/8″) inclus
Options sur mesure
- Largeurs et profondeurs non standard disponibles sur demande
- Types de portes personnalisés : pleine, acrylique, double ou selon spécification
- Couleurs de poudre personnalisées au-delà des Noir, Blanc et Gris standard
- Solutions d’intégration PDU et thermique adaptées aux exigences du site
- Contreventement et ancrage sismiques disponibles (voir Série 5000 Zone 4 Sismique pour les configurations certifiées)
CONTENU SUPPLÉMENTAIRE
Ressources Supplémentaires
Accéder aux Dessins Technique
Contenu Téléchargeable
Téléchargement Devis Division 27
Outils Supplémentaires
Calculateur de retour sur investissement pour les systèmes de confinement des allées
Générateur de cahiers des charges pour la division 27
Configurateur de rack en ligne
6 configurations standard. Toutes les dimensions en pouces (L × H × P). Acier laminé à froid calibre 14 entièrement soudé. Capacité de charge statique de 3 000 lb. Livré entièrement assemblé avec garantie de 10 ans. Cliquez sur un numéro de modèle pour accéder aux dessins techniques sur Electron Metal DocHub.
| MODÈLE | RU | DIMENSIONS HORS TOUT L × H × P |
DIMENSIONS UTILES L × H × P |
PROFONDEUR | POIDS lb (approx.) |
|---|---|---|---|---|---|
| CB5KSV-214242 | 42 | 23,625″ × 77″ × 42″ | 21″ × 73 11/16″ × 40,75″ | 42″ | 325 |
| CB5KSV-214248 | 42 | 23,625″ × 77″ × 48″ | 21″ × 73 11/16″ × 46,75″ | 48″ | 348 |
| CB5KSV-214442 | 44 | 23,625″ × 80,5″ × 42″ | 21″ × 77 3/16″ × 40,75″ | 42″ | 337 |
| CB5KSV-214448 | 44 | 23,625″ × 80,5″ × 48″ | 21″ × 77 3/16″ × 46,75″ | 48″ | 361 |
| CB5KSV-214842 | 48 | 23,625″ × 87,5″ × 42″ | 21″ × 84 3/16″ × 40,75″ | 42″ | 365 |
| CB5KSV-214848 | 48 | 23,625″ × 87,5″ × 48″ | 21″ × 84 3/16″ × 46,75″ | 48″ | — |
Largeur standard de 24″ • CSA C22.2 No. 60950-1 / No. 62368-1 • Livré entièrement assemblé • Fabriqué au Canada • Poids du CB5KSV-214848 absent du dessin révision 2021.
-
