Name: Cabinets de colocation
Brand: Electron Metal
SKU: 2747.07

Cabinets de colocation

Fiche produit

Cabinets multi-locataires en acier laminé à froid de calibre 14, entièrement soudés — 1, 2, 3, 4 ou 8 sections verrouillables, 42RU à 52RU, capacité de charge de 3 000 lb

Les cabinets de colocation Electron Metal sont des enceintes en acier laminé à froid de calibre 14, entièrement soudées, conçues pour les environnements de centres de données multi-locataires. Chaque cabinet est divisé en sections verrouillables indépendamment—disponibles en configurations de 1, 2, 3, 4 ou 8 sections—permettant aux fournisseurs de colocation d’attribuer un espace rack dédié par locataire dans un châssis de 24″. Les configurations standard sont livrées en 44RU (83″ de hauteur hors tout) avec une profondeur de 42″. La capacité totale en RU varie de 42RU à 52RU selon les tailles de châssis disponibles. Capacité de charge statique de 3 000 lb (CBC1K4, CBC2K4, CBC4K4). Tous les cabinets sont livrés entièrement assemblés avec une garantie de 10 ans et sont fabriqués à Laval, Québec.

Connectez-vous ou demandez un compte pour consulter nos prix et la disponibilité de nos produits.

DESCRIPTION

Cabinets multi-locataires en acier laminé à froid de calibre 14, entièrement soudés — 1, 2, 3, 4 ou 8 sections verrouillables, 42RU à 52RU, capacité de charge de 3 000 lb

Les cabinets de colocation Electron Metal sont des enceintes en acier laminé à froid de calibre 14, entièrement soudées, conçues pour les environnements de centres de données multi-locataires. Chaque cabinet est divisé en sections verrouillables indépendamment—disponibles en configurations de 1, 2, 3, 4 ou 8 sections—permettant aux fournisseurs de colocation d’attribuer un espace rack dédié par locataire dans un châssis de 24″. Les configurations standard sont livrées en 44RU (83″ de hauteur hors tout) avec une profondeur de 42″. La capacité totale en RU varie de 42RU à 52RU selon les tailles de châssis disponibles. Capacité de charge statique de 3 000 lb (CBC1K4, CBC2K4, CBC4K4). Tous les cabinets sont livrés entièrement assemblés avec une garantie de 10 ans et sont fabriqués à Laval, Québec.

La flexibilité de configuration prend en charge plusieurs dispositions de sections : une baie ouverte de 44RU, deux sections de 21RU, quatre sections de 10RU ou huit sections de 4RU—chacune avec des serrures à combinaison indépendantes et des clés de contournement. La largeur (24″ standard ; 30″ et largeurs personnalisées disponibles) et la profondeur (36″ à 48″) sont configurables par commande. Des portes et panneaux latéraux perforés, pleins, à persiennes ou personnalisés permettent un ajustement du flux d’air selon le déploiement. La gestion verticale des câbles, les supports PDU avec chutes de câbles et les rails de montage 19″ EIA-310 (cage-nuts ou taraudés) sont inclus sur tous les modèles. Les configurations non standard sont disponibles sur demande.

CARACTÉRISTIQUES PRINCIPALES

Configuration standard (incluse avec chaque cabinet de colocation)

CARACTÉRISTIQUE	DÉTAIL TECHNIQUE
Châssis soudé calibre 14	Construction en acier laminé à froid. Le châssis monopièce soudé élimine les joints boulonnés pour une rigidité structurelle et une résistance à l’effraction dans les environnements partagés.
Sections verrouillables indépendamment	Chaque section locataire possède ses propres portes avant et arrière avec serrures à combinaison et clés de contournement. Nombre de sections : 1 (44RU), 2 (21RU chacune), 3, 4 (10RU chacune) ou 8 (4RU chacune).
Rails de montage 19″ EIA-310	Quatre rails de montage verticaux par section, ajustables avant-arrière (CBC1K4, CBC2K4, CBC4K4). Largeur de 2,25″, style cage-nuts avec filetage 10-32. Le CBC8KT utilise des rails en position fixe.
Portes perforées avant et arrière	Portes arrière perforées divisées (moitiés gauche/droite) et portes avant perforées assurant un flux d’air avant-arrière par section sans compromettre la sécurité.
Gestion verticale des câbles	Conduits verticaux pleine hauteur (12″ de largeur) des deux côtés de l’intérieur du cabinet, acheminés derrière le plan des rails de montage.
Support PDU et chutes de câbles	Supports PDU dédiés gauche et droite avec chutes de câbles avant et arrière pour le routage des cordons d’alimentation (CBC2K4, CBC4K4). Le CBC8KT inclut deux barres d’alimentation CA (20A inférieure, 12A supérieure).
Panneaux latéraux verrouillables	Panneaux latéraux pleine hauteur avec serrures. Panneaux latéraux divisés sur les modèles multi-sections (CBC2K4, CBC4K4, CBC8KT) pour un retrait individuel.
Couvercle supérieur	Couvercle spécifique colocation (21″ × 42″) avec provisions de ventilation.
Cage-nuts et quincaillerie de montage	Expédiés séparément par section : cage-nuts 10-32 et vis 10-32 × 5/8″. Les quantités varient selon le modèle (50 par section pour le CBC1K4 ; 24–26 par section pour les modèles multi-sections).
Pieds de nivellement en acier	Quatre niveleurs à base d’acier, filetage 1/2-13, par cabinet pour l’alignement au sol. Le CBC8KT utilise des niveleurs à base de néoprène à fente.
Fini poudre texturée	Application en usine. Disponible en noir (-BK), blanc (-WH) et gris (-GY).
Livré entièrement assemblé	Cabinet complet avec toutes les portes, panneaux, rails, gestion des câbles et quincaillerie installés. Prêt pour le chargement d’équipement à la livraison.

Options de configuration

OPTION	DÉTAIL
Largeur	24″ standard. 30″ et largeurs personnalisées disponibles sur demande.
Profondeur	42″ standard sur les modèles listés. 36″ à 48″ disponibles sur demande.
Unités de rack totales	Tailles de châssis de 42RU à 52RU disponibles. Les modèles standard listés sont de 44RU (83″ de hauteur hors tout).
Types de portes	Perforées (standard), acier plein, à persiennes, fenêtre acrylique et options personnalisées. Portes avant et arrière sélectionnables indépendamment.
Types de serrures	Combinaison avec clé de contournement (standard). Également disponibles : serrures à clé unique, loquets pour cadenas, serrures électroniques.
Panneaux latéraux et couvercle	Plein (standard), perforé, à persiennes ou personnalisé. Couvercle avec provisions optionnelles pour découpes de ventilateur.
Style de rail de montage	Cage-nut 10-32 (standard) ou rails taraudés 10-32.
Distribution électrique	Intégration PDU optionnelle. Le CBC8KT inclut des barres CA en standard ; tous les autres modèles acceptent les PDU installés sur site via des supports dédiés.
Kits de jumelage	Disponibles pour l’alignement côte à côte des cabinets en rangée de colocation.
Couleur	Noir (-BK), blanc (-WH), gris (-GY). Couleurs personnalisées disponibles sur demande.

SPÉCIFICATIONS

Construction et structure

PARAMÈTRE	VALEUR
Matériau du châssis	Acier laminé à froid de calibre 14, entièrement soudé
Capacité de charge statique	3 000 lb (CBC1K4, CBC2K4, CBC4K4). CBC8KT : contacter l’usine.
Poids du cabinet	343 lb (CBC1K4) — 438 lb (CBC2K4) — 545 lb (CBC4K4) — 549 lb (CBC8KT)
Fini	Peinture poudre texturée
Couleurs disponibles	Noir (-BK), Blanc (-WH), Gris (-GY)
Garantie	10 ans
État d’assemblage	Livré entièrement assemblé
Origine de fabrication	Laval, Québec, Canada

Montage et accès

PARAMÈTRE	VALEUR
Norme de rack	19″ EIA-310
Largeur du rail de montage	2,25″ (CBC2K4, CBC4K4) / 1,25″ (CBC1K4)
Ajustement des rails	Ajustable avant-arrière (CBC1K4, CBC2K4, CBC4K4). Position fixe (CBC8KT).
Quincaillerie de montage	Cage-nut 10-32 (standard) ou taraudé 10-32
Quincaillerie incluse	Cage-nuts 10-32 et vis 10-32 × 5/8″ expédiées séparément par section
Portes avant	Perforées, une par section. Serrure à combinaison avec clé de contournement.
Portes arrière	Perforées divisées (moitiés gauche/droite) par section. Serrure à combinaison avec clé de contournement.
Panneaux latéraux	Panneaux pleine hauteur verrouillables. Conception divisée sur les modèles multi-sections.
Montage au sol	Quatre niveleurs à base d’acier 1/2-13 (CBC1K4, CBC2K4, CBC4K4). Niveleurs à base de néoprène à fente (CBC8KT).

Gestion des câbles et thermique

PARAMÈTRE	VALEUR
Gestion verticale des câbles	Conduits pleine hauteur, 12″ de largeur, des deux côtés de l’intérieur
Support PDU	Supports dédiés gauche/droite avec couvercles (CBC2K4, CBC4K4). CBC8KT inclut 2× barres d’alimentation CA (20A 12 prises inférieure + 12A 12 prises supérieure).
Chutes de câbles	Chutes de câbles PDU avant et arrière, côtés gauche et droit (CBC2K4, CBC4K4)
Plaques d’accès PDU	Plaques d’accès amovibles gauche et droite. L’utilisateur doit accéder aux sections adjacentes pour le retrait (CBC2K4, CBC4K4).
Ventilation	Portes avant et arrière perforées assurant un flux d’air passif avant-arrière. Panneaux latéraux et couvercle disponibles en options perforées ou à persiennes.
Thermique optionnel	Plateaux de ventilateurs, kits cheminée et couvercles compatibles avec le confinement disponibles comme accessoires

Certifications et normes

PARAMÈTRE	VALEUR
Norme de rack	Montage 19″ conforme à EIA/ECA-310-E
Référence de conception	Lignes directrices TIA-942 pour l’infrastructure des centres de données
Origine de fabrication	Fabriqué à Laval, Québec, Canada
Garantie	Garantie fabricant de 10 ans

DÉTAILS TECHNIQUES

Conception mécanique

Châssis en acier laminé à froid de calibre 14, entièrement soudé—aucun joint boulonné
Architecture à châssis unique avec cloisons internes soudées créant des sections locataires isolées
Portes arrière perforées divisées (moitiés gauche/droite) par section pour un accès arrière indépendant
Les plaques d’accès PDU entre les sections nécessitent un accès aux baies adjacentes pour le retrait (CBC2K4, CBC4K4)
Quincaillerie de nivellement : base d’acier 1/2-13 (CBC1K4, CBC2K4, CBC4K4) ou base de néoprène à fente (CBC8KT)
Plage de poids : 343 lb (1 section) à 549 lb (8 sections)

Normes et conformité

Montage d’équipement 19″ selon EIA/ECA-310-E
Conçu en référence aux lignes directrices TIA-942 pour l’infrastructure des centres de données
Quincaillerie de montage cage-nut ou taraudée 10-32 en standard
Garantie fabricant de 10 ans
Fabriqué à Laval, Québec, Canada

Thermique et flux d’air

Portes avant et arrière perforées permettant un flux d’air passif avant-arrière par section
Panneaux latéraux disponibles en configurations pleine, perforée ou à persiennes pour l’ajustement du flux transversal
Couvercle supérieur avec provisions de ventilation ; configurations optionnelles de découpes pour ventilateurs
Compatible avec les systèmes de confinement d’allée chaude et d’allée froide Electron Metal
Plateaux de ventilateurs et kits cheminée disponibles comme accessoires optionnels

Intégration câbles et alimentation

Conduits verticaux de gestion des câbles de 12″ de largeur pleine hauteur des deux côtés intérieurs
Supports PDU dédiés avec couvercles sur les côtés gauche et droit (CBC2K4, CBC4K4)
Chutes de câbles avant et arrière pour le routage des cordons d’alimentation PDU
Le CBC8KT inclut deux barres d’alimentation CA installées en usine : 20A 12 prises (inférieure) et 12A 12 prises (supérieure) avec connecteurs L5-20P et cordons de 15 pi
Marquages RU imprimés sur tous les rails de montage pour référence d’alignement

Options personnalisées

Configurations personnalisées et non standard

Tailles de châssis de 42RU à 52RU (les modèles standard listés sont de 44RU)
Profondeurs de 36″ à 48″ (les modèles standard listés sont de 42″)
Largeur de 30″ et largeurs personnalisées disponibles
Configuration à 3 sections disponible sur demande
Serrures électroniques, serrures à clé unique et loquets pour cadenas
Types de portes personnalisés : acier plein, à persiennes, panneaux fenêtre acrylique
Couleurs personnalisées au-delà du noir, blanc et gris standard
Kits de jumelage pour le déploiement en rangée côte à côte
Contacter les ventes Electron Metal pour les configurations non standard : sales@electronmetal.ca

CONTENU SUPPLÉMENTAIRE

Ressources Supplémentaires
Accéder aux Dessins Technique

Contenu Téléchargeable
Téléchargement Devis Division 27

Outils Supplémentaires
Calculateur de retour sur investissement pour les systèmes de confinement des allées
Générateur de cahiers des charges pour la division 27
Configurateur de rack en ligne

Toutes les dimensions en pouces (L × H × P). Tous les modèles listés sont de 24″ de largeur, 44RU au total, 42″ de profondeur. Châssis en acier laminé à froid de calibre 14, entièrement soudé. Livré entièrement assemblé. Tailles de châssis supplémentaires (42RU–52RU), profondeurs (36″–48″), largeurs (30″) et nombre de sections (3 sections) disponibles sur demande.

MODÈLE	SECTIONS	RU PAR SECTION	RU TOTAL	DIMENSIONS HORS TOUT L × H × P	POIDS
CBC1K4-214442	1	44RU (77″)	44RU	24″ × 83″ × 42″	343 lb

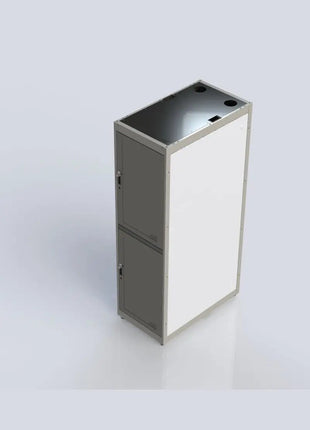

CBC2K4-214442	2	21RU (36,75″)	44RU	24″ × 83″ × 42″	438 lb

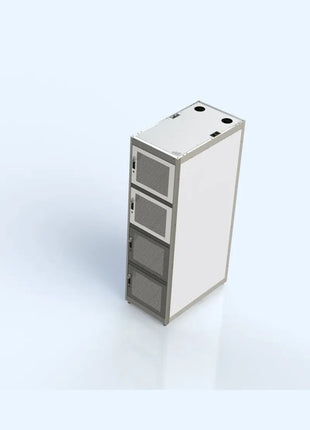

CBC4K4-214442	4	10RU (17,75″)	44RU	24″ × 83″ × 42″	545 lb

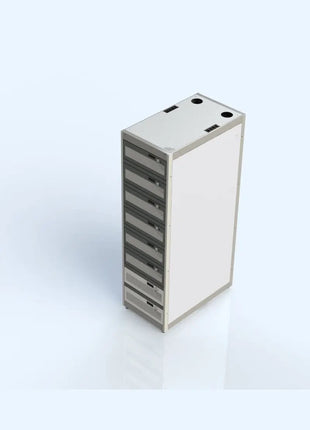

CBC8KT-214442	8	4RU (7″)	44RU	24″ × 83″ × 42″	549 lb

Capacité de charge : 3 000 lb statique (CBC1K4, CBC2K4, CBC4K4). CBC8KT : contacter l’usine pour la capacité de charge. Les poids sont approximatifs selon les dessins d’ingénierie.
