Name: Cabinet de sécurité domotique
Brand: Electron Metal
SKU: CBAKIT-191824

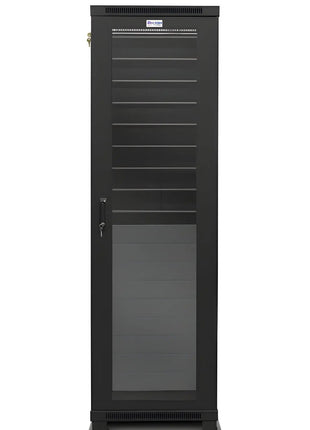

Cabinet de sécurité domotique

Fiche produit

Cabinet de sécurité en acier laminé à froid calibre 16, soudé — 18RU à 42RU, profondeur de 24″, capacité de charge de 975 lb

Le cabinet de sécurité pour domotique est une enceinte en acier laminé à froid calibre 16, entièrement soudée, offerte en quatre configurations de hauteur, de 18RU à 42RU, toutes sur une empreinte de 24 × 24″. Chaque unité est livrée entièrement assemblée avec deux paires de rails de montage 19″ à écrous cage conformes à la norme EIA, une porte avant verrouillable en Plexiglas, une porte arrière pleine verrouillable, des panneaux latéraux amovibles verrouillables, des pieds de mise à niveau avec coussinets d’isolation et quatre roulettes pivotantes de 2″ d’une capacité de 250 lb chacune. Capacité de charge statique de 975 lb. Couvert par une garantie de 10 ans et fabriqué à Laval, Québec.

SKU: CBAKIT-191824

Connectez-vous ou demandez un compte pour consulter nos prix et la disponibilité de nos produits.

DESCRIPTION

Cabinet de sécurité en acier laminé à froid calibre 16, soudé — 18RU à 42RU, profondeur de 24″, capacité de charge de 975 lb

Le cabinet de sécurité pour domotique est une enceinte en acier laminé à froid calibre 16, entièrement soudée, offerte en quatre configurations de hauteur, de 18RU à 42RU, toutes sur une empreinte de 24 × 24″. Chaque unité est livrée entièrement assemblée avec deux paires de rails de montage 19″ à écrous cage conformes à la norme EIA, une porte avant verrouillable en Plexiglas, une porte arrière pleine verrouillable, des panneaux latéraux amovibles verrouillables, des pieds de mise à niveau avec coussinets d’isolation et quatre roulettes pivotantes de 2″ d’une capacité de 250 lb chacune. Capacité de charge statique de 975 lb. Couvert par une garantie de 10 ans et fabriqué à Laval, Québec.

Quatre hauteurs de cabinet permettent des déploiements allant des bâtis AV résidentiels compacts aux installations de sécurité et de domotique pleine hauteur. La ventilation est assurée par des ouvertures de refroidissement sur le dessus, le dessous et les côtés, avec des emplacements prévus pour des découpes de ventilateur de 4″. Les panneaux supérieurs et inférieurs comprennent des ouvertures d’accès câbles pour le câblage structuré. Offert en fini poudre noir (-BK), blanc (-WH) et gris (-GY). Configurations sur mesure et ventilateurs à faible bruit disponibles sur demande.

CARACTÉRISTIQUES PRINCIPALES

Configuration standard (incluse avec chaque cabinet)

CARACTÉRISTIQUE	DÉTAIL TECHNIQUE
Châssis en acier soudé calibre 16	Sous-châssis en acier laminé à froid entièrement soudé. Livré entièrement assemblé — aucun assemblage de châssis requis sur site.
Rails de montage 19″ à écrous cage	Deux paires de rails de montage 19″ conformes à la norme EIA avec motif d’écrous cage 10-32. 24 écrous cage et 24 vis à tête bombée (10-32 × 1/2″) expédiés en vrac.
Porte avant verrouillable en Plexiglas	Porte en Plexiglas avec poignée pivotante et serrure intégrée. Permet la surveillance visuelle de l’équipement sans ouvrir l’enceinte.
Porte arrière pleine verrouillable	Porte arrière en acier avec poignée pivotante et serrure pour un accès arrière sécurisé au câblage et aux connexions.
Panneaux latéraux amovibles verrouillables	Deux panneaux latéraux avec serrure. Retrait sans outil pour l’accès latéral lors de l’installation et de la maintenance.
Roulettes pivotantes de 2″	Quatre roulettes pivotantes de 2″ d’une capacité de 250 lb chacune. Montées sur des supports de roulettes dédiés pour la stabilité.
Pieds de mise à niveau à base en acier	Quatre niveleurs à base en acier filetés 3/8-16 avec coussinets d’isolation. Fournissent un amortissement des vibrations et un ajustement précis de la hauteur.
Tablette ventilée à montage frontal	Une tablette ventilée 2RU (3,5″) à montage frontal, lèvre vers le bas. Favorise la ventilation de l’équipement par le dessous.
Accès câbles haut & bas	Plaques de recouvrement supérieures et inférieures avec ouvertures pour l’entrée et le passage des câbles. Quatre couvercles inclus par cabinet.
Plaques de découpe pour ventilateur	Deux plaques de découpe de ventilateur 4″. Amovibles pour l’installation de ventilateurs ou un débit d’air additionnel.
Capacité de charge statique de 975 lb	Capacité de 975 lb en charge statique distribuée sur le châssis et les rails de montage.
Garantie de 10 ans	Couvert par la garantie standard de 10 ans d’Electron Metal. Fabriqué à Laval, Québec.

Options de configuration

OPTION	DÉTAIL
Hauteur du cabinet	Quatre hauteurs disponibles : 18RU, 27RU, 35RU et 42RU. Tous les modèles partagent une empreinte de 24 × 24″.
Fini poudre	Noir (-BK), Blanc (-WH) ou Gris (-GY). Spécifié en ajoutant le suffixe de couleur au numéro de pièce.
Ventilateur à faible bruit	Option de ventilateur à faible bruit disponible sur demande. Remplace la plaque de découpe standard.
Configurations sur mesure	Configurations non standard disponibles. Contactez Electron Metal pour vos exigences spécifiques.

SPÉCIFICATIONS

Construction & Structure

PARAMÈTRE	VALEUR
Matériau du châssis	Acier laminé à froid calibre 16, sous-châssis entièrement soudé
Capacité de charge statique	975 lb (distribuée)
Capacité par roulette	250 lb par roulette (4 roulettes de série)
Fini	Peinture poudre — Noir (-BK), Blanc (-WH), Gris (-GY)
État à la livraison	Livré entièrement assemblé
Empreinte au sol	24 × 24″ (tous les modèles)
Plage de hauteur	39 1/16″ (18RU) à 81″ (42RU)
Garantie	10 ans
Lieu de fabrication	Laval, Québec, Canada

Montage & Accès

PARAMÈTRE	VALEUR
Norme de bâti	19″ conforme à la norme EIA, montage frontal
Rails de montage	Deux paires de rails à écrous cage, largeur 1,156″, motif de filetage 10-32
Quincaillerie incluse	24 écrous cage (#10-32) + 24 vis à tête bombée (10-32 × 1/2″, Quadrex, noir) + 16 vis autoformeuses (8-32 × 1/4″) + 8 vis à tête cylindrique Phillips (1/4-20 × 1,25″) + 8 rondelles à ressort (1/4″)
Porte avant	Plexiglas avec poignée pivotante et serrure
Porte arrière	Acier plein avec poignée pivotante et serrure
Panneaux latéraux	Deux panneaux amovibles avec serrure
Montage au sol	Quatre niveleurs à base en acier 3/8-16 avec coussinets d’isolation ; quatre roulettes pivotantes de 2″ (250 lb chacune)

Gestion des câbles & Gestion thermique

PARAMÈTRE	VALEUR
Entrée des câbles	Plaques de recouvrement supérieures et inférieures avec ouvertures d’accès câbles
Couvercles haut/bas	Quatre plaques de recouvrement amovibles par cabinet
Emplacements ventilateur	Deux emplacements de découpe 4″ (plaques de recouvrement incluses ; ventilateurs en option)
Ventilation	Ouvertures de refroidissement sur le dessus, le dessous et les côtés
Ventilateur à faible bruit	Disponible sur demande
Tablette	Une tablette ventilée 2RU (3,5″) à montage frontal, lèvre vers le bas

Certifications & Normes

PARAMÈTRE	VALEUR
Norme de bâti	Montage 19″ conforme à la norme EIA-310
Lieu de fabrication	Fabriqué à Laval, Québec, Canada
Garantie	Garantie standard de 10 ans

DÉTAILS TECHNIQUES

Conception mécanique

Sous-châssis en acier laminé à froid calibre 16, entièrement soudé
Dimensions du châssis AV (modèle 18RU) : 24 × 35,75 × 24″
Hauteur hors-tout avec roulettes : 39 1/16″ (modèle 18RU)
Section B-B largeur utile : 20 1/8″ ; entre-rails : 17 13/16″
Quatre roulettes pivotantes de 2″ d’une capacité de 250 lb chacune sur supports dédiés
Quatre niveleurs à base en acier 3/8-16 (Ohio Nut & Bolt FH3339) avec coussinets d’isolation
Capacité de charge statique distribuée de 975 lb

Normes & Conformité

Configuration de bâti à montage frontal 19″ conforme à la norme EIA-310
Rails de montage à écrous cage (pièce 4015-001) de 1,156″ de largeur, filetage 10-32
Garantie produit de 10 ans
Fabriqué à Laval, Québec, Canada
Dessin : 1305037498, Rév. B (2024-06-19)

Gestion thermique & Débit d’air

Ouvertures de ventilation sur le dessus, le dessous et les côtés
Deux emplacements de découpe de ventilateur 4″ avec plaques de recouvrement amovibles
Option de ventilateur à faible bruit disponible sur demande
Tablette ventilée à montage frontal (2RU, 3,5″) favorisant le flux d’air sous l’équipement
Le retrait des panneaux latéraux offre un accès complet à la ventilation latérale

Intégration câbles & Alimentation

Plaques de recouvrement supérieures et inférieures avec ouvertures d’accès câbles
Quatre couvercles amovibles haut/bas par unité pour un acheminement flexible des câbles
La porte avant en Plexiglas permet la surveillance visuelle des indicateurs d’état sans ouverture
La porte arrière pleine offre un accès pleine largeur aux terminaisons de câbles
Les panneaux latéraux amovibles permettent l’entrée latérale des câbles lors de l’installation

Options sur mesure

Hauteurs et configurations non standard disponibles sur demande
Option de ventilateur à faible bruit pour les environnements résidentiels et AV sensibles au bruit
Trois finis poudre standard : Noir (-BK), Blanc (-WH), Gris (-GY)
Contactez Electron Metal pour les modifications spécifiques à votre projet et la tarification en volume

CONTENU SUPPLÉMENTAIRE

Ressources Supplémentaires
Accéder aux Dessins Technique

Contenu Téléchargeable
Téléchargement Devis Division 27

Outils Supplémentaires
Calculateur de retour sur investissement pour les systèmes de confinement des allées
Générateur de cahiers des charges pour la division 27
Configurateur de rack en ligne

Toutes les dimensions en pouces (L × H × P). Tous les modèles partagent une profondeur de 24″. Châssis en acier laminé à froid calibre 16, soudé. Capacité de charge statique de 975 lb. Livré entièrement assemblé.

MODÈLE	UNITÉS DE RACK	DIMENSIONS HORS-TOUT L × H × P	DIMENSIONS UTILES L × RU × P	PROFONDEUR
CBAKIT-191824	18RU	24 × 39 × 24	19 × 18 × 22,75	24″
CBAKIT-192724	27RU	22 × 54,75 × 24	19 × 27 × 22,75	24″
CBAKIT-193524	35RU	22 × 68,75 × 24	19 × 35 × 22,75	24″
CBAKIT-194224	42RU	22 × 81 × 24	19 × 42 × 22,75	24″

Note : La largeur hors-tout du CBAKIT-191824 est confirmée à 24″ par le dessin technique 1305037498. Les largeurs hors-tout des modèles -192724 et -193524 sont indiquées à 22″ sur la page produit actuelle — à vérifier avec les dessins techniques de ces modèles. Suffixe de couleur ajouté au numéro de pièce : -BK (Noir), -WH (Blanc), -GY (Gris).
